Điện Dân Dụng Là Gì? Hệ Thống Điện Nhà Ở Gồm Những Gì

Điện dân dụng là hệ thống điện và công việc lắp đặt, sửa chữa điện cho nhà ở, cửa hàng, văn phòng nhỏ, thường dùng điện 1 pha 220 V, tần số 50 Hz lấy từ lưới hạ áp 0,38 kV. Một hệ thống điện nhà ở đầy đủ gồm công tơ và hộp bảo vệ, cáp vào nhà, tủ điện với CB tổng, các mạch nhánh đúng tiết diện dây, thiết bị chống dòng rò, ổ cắm có cực nối đất và hệ thống tiếp địa.

Phần lớn tai nạn điện trong nhà xảy ra ở phía sau công tơ, phần do chủ nhà tự đầu tư và tự chịu trách nhiệm. Bài này đi theo đường điện từ công tơ vào tới ổ cắm, nêu các con số bắt buộc trong QCVN 12:2014/BXD và những lỗi an toàn hay gặp.

1. Điện dân dụng là gì?

Điện dân dụng là điện dùng cho sinh hoạt và dịch vụ: chiếu sáng, ổ cắm, điều hòa, bình nóng lạnh, bếp từ, máy bơm gia đình. Khác với điện công nghiệp, hệ thống này có công suất nhỏ, dòng điện vài chục ampe, thiết bị bảo vệ chủ yếu là MCB và RCBO gắn trong tủ điện gia đình.

Luật Điện lực 2024, Điều 74, yêu cầu người sử dụng điện cho mục đích sinh hoạt, dịch vụ phải thiết kế, lắp đặt dây dẫn và thiết bị đóng cắt bảo đảm an toàn, phù hợp với tổng nhu cầu sử dụng, đồng thời thường xuyên kiểm tra, thay thế dây dẫn và thiết bị kém chất lượng.

"Điện dân dụng" còn là tên một nghề đào tạo. Theo Thông tư 48/2018/TT-BLĐTBXH, người học trình độ cao đẳng ngành này làm các việc lắp đặt, vận hành, bảo dưỡng, sửa chữa hệ thống điện dân dụng, thiết bị gia dụng, điện mặt trời và nhà thông minh, với khối lượng học tối thiểu 2.500 giờ.

Điện dân dụng bao nhiêu V?

Điện dân dụng ở Việt Nam là điện 1 pha 220 V (đo giữa dây pha và dây trung tính), tần số 50 Hz. Nguồn là lưới hạ áp có điện áp danh định 0,38 kV theo Thông tư 05/2025/TT-BCT, tức 380 V giữa hai pha. Điện áp tại điểm đấu nối được phép lệch ±5% khi vận hành bình thường. Nhà có máy móc lớn có thể đăng ký điện 3 pha, xem thêm bài điện 3 pha là gì.

2. Hệ thống điện dân dụng gồm những thành phần nào?

Đi từ lưới điện vào nhà, một hệ thống điện trong nhà gồm 8 thành phần sau:

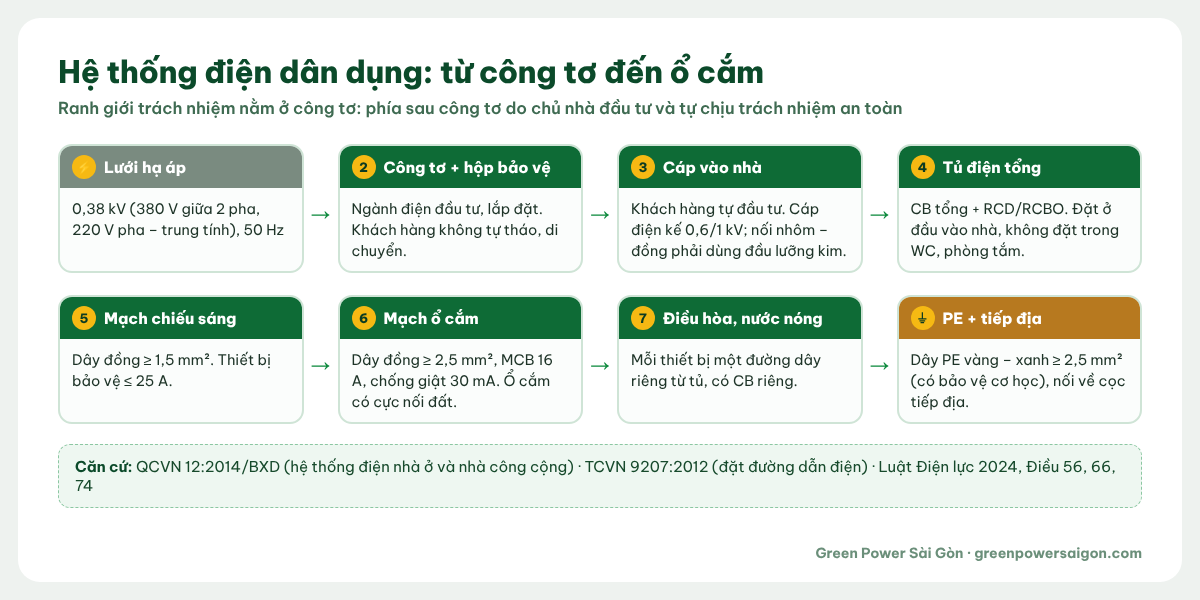

Hình 1: Đường đi của điện dân dụng từ lưới hạ áp qua công tơ, tủ tổng tới các mạch nhánh.

3. Công tơ, cáp vào nhà và tủ điện tổng

Ranh giới trách nhiệm nằm ở công tơ. Theo Luật Điện lực 2024, bên bán điện đầu tư và lắp đặt thiết bị đo đếm (Điều 56), khách hàng không được tự tháo hay di chuyển công tơ (Điều 66). Từ sau công tơ trở vào, dây dẫn và thiết bị do khách hàng tự đầu tư và tự chịu trách nhiệm an toàn.

Cáp từ công tơ vào nhà thường là cáp điện kế ruột đồng (DK-CVV, DK-CXV) hoặc ruột nhôm (DK-AVV, DK-AXV), cấp điện áp 0,6/1 kV, 2 đến 4 lõi. Khi nối cáp nhôm vào thiết bị hoặc thanh cái bằng đồng, phải dùng cosse hoặc đầu nối lưỡng kim đồng – nhôm, không xoắn trực tiếp; cách chọn có trong bài cosse đồng, cosse nhôm và cosse đồng-nhôm.

Hình 2: Hộp bảo vệ 1 công tơ 1 pha bằng composite, dùng cho công tơ lắp ngoài trời.

QCVN 12:2014/BXD (Hệ thống điện của nhà ở và nhà công cộng, áp dụng cho điện áp đến 1.000 V) yêu cầu phải có tủ phân phối chính đặt ở đầu vào nhà (mục 2.1.12.1). Tủ điện không được đặt bên dưới hoặc bên trong khu vệ sinh, phòng tắm, chỗ rửa và phòng giặt (mục 2.1.12.8).

4. CB, RCBO và cách chia mạch nhánh

MCB dùng trong nhà ở theo TCVN 6434-1:2018 (tương đương IEC 60898-1:2015), áp dụng cho điện áp đến 440 V, dòng đến 125 A, khả năng cắt Icn đến 25 kA, được thiết kế để người không chuyên cũng thao tác được. Quy tắc chia mạch theo QCVN 12:

• Điều hòa, quạt thông gió, bình đun nước nóng phải có đường dây riêng đi từ tủ điện và có thiết bị tự cắt riêng (mục 2.1.14.9).
• Thiết bị bảo vệ cho nhóm mạch chiếu sáng không quá 25 A (mục 2.1.14.4).
• Mạch cấp cho dụng cụ cầm tay phải có thiết bị chống dòng rò (RCD) với dòng tác động không quá 30 mA (mục 2.3.3.4).
• Dùng RCD không quá 0,5 A để chống cháy do dòng rò (mục 2.5.2.2).

Tiêu chuẩn quốc tế IEC 60364-4-41 còn yêu cầu RCD 30 mA cho mạch ổ cắm đến 32 A và mạch đèn trong nhà ở. Lưu ý RCCB chỉ chống dòng rò, không bảo vệ quá tải và ngắn mạch; RCBO làm được cả hai. Phân biệt chi tiết MCB, RCCB, RCBO có trong bài CB là gì.

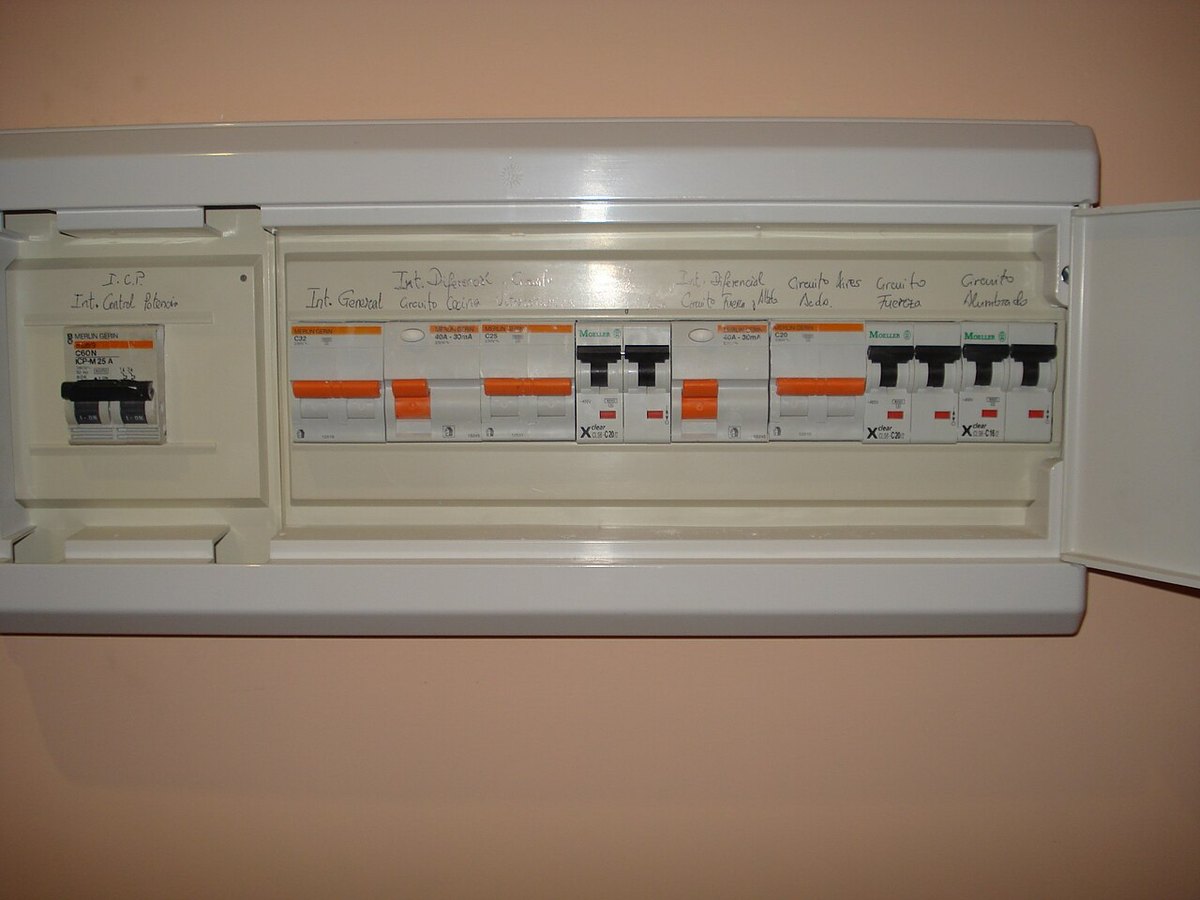

Hình 3: Tủ điện của một căn hộ với CB tổng, thiết bị chống dòng rò và các MCB mạch nhánh. Ảnh: Frobles, Wikimedia Commons, CC BY-SA 4.0

5. Chọn dây dẫn cho nhà ở: tiết diện và dòng cho phép

QCVN 12:2014/BXD quy định ruột dây dẫn tải điện phải làm bằng đồng (mục 1.4.6) và tiết diện dây pha tối thiểu như sau (mục 2.1.5.1):

Tiết diện tối thiểu chưa đủ để chọn dây, còn phải xét dòng cho phép theo cách lắp. Theo bảng của IEC 60364-5-52 cho dây đồng cách điện PVC, 2 dây mang tải, ở nhiệt độ tham chiếu 30 °C:

Ví dụ: dây 2,5 mm² luồn ống âm tường chịu khoảng 19,5 A, tương đương khoảng 4,3 kW ở 220 V với tải thuần trở. Chọn MCB 16 A cho mạch này là phù hợp, vì dòng định mức của CB phải nằm giữa dòng tải và dòng cho phép của dây. Nhà nóng, nhiều dây đi chung một ống thì dòng cho phép còn giảm thêm.

6. Ổ cắm, dây PE và tiếp địa

QCVN 12 bắt buộc dùng ổ cắm có cực nối đất (mục 2.1.13.2). Ở những nơi dành cho trẻ em, ổ cắm và công tắc phải đặt ở độ cao 1,5 m (mục 2.1.13.3). Dây bảo vệ PE đi riêng phải có tiết diện tối thiểu 2,5 mm² nếu có bảo vệ cơ học và 4 mm² nếu không có (mục 2.2.5.3). Theo TCVN 9207:2012, dây PE có màu sọc vàng – xanh lá.

Về điện trở nối đất, QCVN 12 không ấn định một con số Ω cố định mà dùng điều kiện điện trở nối đất nhân dòng tác động của thiết bị bảo vệ không quá 50 V (mục 2.4.2.3). Con số "4 Ω" hay gặp trên mạng thực chất là yêu cầu cho điểm trung tính của nguồn 380 V trong TCVN 4756:1989, không phải yêu cầu riêng cho nhà ở. Cách chọn và đóng cọc có trong bài cọc tiếp địa.

Mối nối và rẽ nhánh phải làm trong hộp nối (TCVN 9207:2012, mục 4.14), mối nối phải dẫn điện tốt như dây liền và không chịu lực kéo cơ học (mục 4.5). Nối trực tiếp dây nhôm với dây đồng sẽ gây ăn mòn điện hóa, mối nối lỏng dần và phát nóng.

7. Điện dân dụng khác điện công nghiệp thế nào?

Danh mục thiết bị cho nhà xưởng được liệt kê trong bài thiết bị điện công nghiệp gồm những gì.

8. Lỗi an toàn điện thường gặp trong nhà ở

Theo Tổng công ty Điện lực miền Nam (EVNSPC), tính đến cuối tháng 10/2025 đã phát hiện 7.776 trường hợp hệ thống điện sau công tơ có nguy cơ mất an toàn: dây cũ tróc vỏ, dây chạm mái tôn, khung sắt hoặc cây xanh, dây võng thấp. Ngày 03/11/2025 tại Đồng Tháp, 2 người tử vong do mối nối hở chạm vào mái tôn nhà tắm. Những lỗi hay gặp nhất:

• Không có dây tiếp địa, dùng ổ cắm 2 chấu cho máy giặt, bình nóng lạnh.
• Dùng dây nhỏ hơn tiết diện tối thiểu, hoặc kéo thêm tải vào mạch cũ.
• Không lắp RCD/RCBO chống giật cho mạch ổ cắm, nhà tắm.
• Mối nối quấn băng keo sơ sài, không đặt trong hộp nối.
• Xoắn trực tiếp dây nhôm với dây đồng.
• CB nhảy liên tục thì thay CB lớn hơn thay vì tìm nguyên nhân.

Cảnh báo an toàn: trước khi sửa điện phải ngắt CB tổng và kiểm tra lại bằng bút thử điện, tuyệt đối không thao tác khi dây đang có điện. Phần từ công tơ trở ra lưới là tài sản ngành điện, không tự ý can thiệp. Đi lại dây toàn nhà, thay tủ điện hay xử lý chạm chập nên gọi thợ điện có chuyên môn.

9. Vật tư điện dân dụng tại Green Power Sài Gòn

Green Power Sài Gòn cung cấp vật tư cho phần nguồn và đo đếm của nhà ở, dãy trọ, cửa hàng:

• Hộp bảo vệ công tơ composite cho 1, 2, 4, 6 công tơ 1 pha và 1 công tơ 3 pha; hộp điện kế trong nhà; hộp phân phối 6, 9 MCB; hộp chia dây.
• MCB 1P đến 4P, 6–63 A, đường cong B, C hoặc D.
• Cọc tiếp địa mạ đồng phi 14, 16, cọc đồng, cọc thép nhúng kẽm và kẹp tiếp địa.
• Cosse ép đồng – nhôm cho mối nối chuyển tiếp, băng keo điện 3M, ống nhựa uPVC luồn dây.

Hình 4: Hộp phân phối 6, 9 MCB trong danh mục Green Power Sài Gòn.

Gửi số hộ, số công tơ và vị trí lắp đặt (trong nhà hay ngoài trời) qua hotline 0965 387 635 hoặc trang liên hệ để nhận báo giá.

10. Câu hỏi thường gặp về điện dân dụng

Điện dân dụng là gì?

Điện dân dụng là hệ thống điện và công việc lắp đặt, sửa chữa điện cho nhà ở, cửa hàng và dịch vụ nhỏ, thường dùng điện 1 pha 220 V, 50 Hz. Hệ thống gồm công tơ, cáp vào nhà, tủ điện với CB tổng, các mạch nhánh, thiết bị chống dòng rò, ổ cắm và tiếp địa. Điện dân dụng cũng là tên một nghề được đào tạo tại các trường cao đẳng.

Điện dân dụng bao nhiêu V?

Ở Việt Nam, điện sinh hoạt là 220 V một pha, đo giữa dây pha và dây trung tính, tần số 50 Hz. Điện này lấy từ lưới hạ áp danh định 0,38 kV, tức 380 V giữa hai pha. Theo Thông tư 05/2025/TT-BCT, điện áp tại điểm đấu nối được phép dao động ±5% khi vận hành bình thường, tức khoảng 209–231 V.

Dây 2,5 mm² chịu được bao nhiêu?

Theo bảng của IEC 60364-5-52, dây đồng PVC 2,5 mm² với 2 dây mang tải chịu khoảng 19,5 A khi luồn ống âm tường cách nhiệt và khoảng 27 A khi ốp trực tiếp trên tường, ở 30 °C. Quy ra khoảng 4,3–5,9 kW ở 220 V với tải thuần trở. Trong thực tế nên chọn MCB 16 A cho mạch ổ cắm dùng dây 2,5 mm².

Nhà ở có bắt buộc lắp chống giật không?

QCVN 12:2014/BXD yêu cầu mạch cấp cho dụng cụ cầm tay phải có thiết bị chống dòng rò (RCD) dòng tác động không quá 30 mA, và dùng RCD không quá 0,5 A để chống cháy. Tiêu chuẩn IEC 60364-4-41 còn yêu cầu RCD 30 mA cho mạch ổ cắm đến 32 A và mạch đèn trong nhà ở. Vì vậy nên lắp RCBO cho các mạch ổ cắm, nhà tắm, bình nóng lạnh.

Điện dân dụng khác điện công nghiệp thế nào?

Điện dân dụng chủ yếu là 1 pha 220 V, thiết bị là MCB, RCBO dòng nhỏ, áp dụng QCVN 12:2014/BXD và TCVN 9206, 9207. Điện công nghiệp dùng 3 pha 380 V và trung thế 22 kV, thiết bị là ACB, MCCB, contactor, tủ trung thế theo các tiêu chuẩn IEC 60947, IEC 61439, IEC 62271, và người làm việc phải có thẻ an toàn điện.
