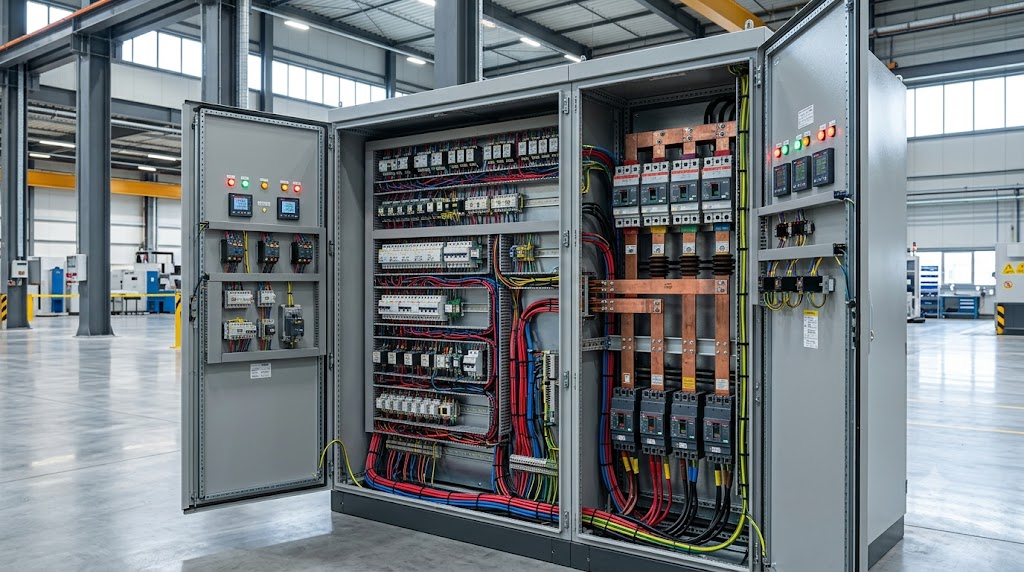

Tủ Điện Công Nghiệp Là Gì? Phân Loại (MSB, ATS, MCC, DB) & Tiêu Chuẩn Kỹ Thuật Chi Tiết

Trong mọi nhà xưởng sản xuất, tòa nhà văn phòng hay công trình hạ tầng kỹ thuật, tủ điện công nghiệp đóng vai trò như “bộ não” phân phối và kiểm soát toàn bộ dòng năng lượng điện. Việc thiết kế, tính toán dung lượng và lựa chọn cấu hình tủ điện cùng các khí cụ đóng cắt bên trong quyết định trực tiếp tới tính ổn định liên tục của dây chuyền sản xuất cũng như mức độ an toàn chống chập cháy.

1. Khái Niệm Và Cấu Tạo Cơ Bản Của Tủ Điện Công Nghiệp

Tủ điện công nghiệp là khối kết cấu cơ khí chuyên dụng dùng để bố trí, lắp đặt, kết nối và che chắn các thiết bị điện như thiết bị đóng cắt (ACB, MCCB, MCB), thiết bị điều khiển (PLC, biến tần, contactor, relay), thiết bị đo lường và hệ thống thanh cái đồng (busbar). Khác biệt hoàn toàn với tủ điện dân dụng nhỏ gọn trong hộ gia đình, tủ điện công nghiệp sở hữu kích thước đồ sộ, khung vỏ thép chịu lực dày, vận hành ổn định trong môi trường khắc nghiệt và chịu được dòng ngắn mạch lớn.

Các thành phần cấu tạo chính:

• Khung và vỏ tủ: Gia công từ thép cán nguội (độ dày 1.5mm - 2.5mm), inox 304 hoặc tôn mạ kẽm. Bề mặt được xử lý qua bể phốt phát hóa và sơn tĩnh điện ngoài trời hoặc trong nhà để ngăn ngừa rỉ sét và phóng điện bề mặt.
• Hệ thống thanh cái đồng (Busbar): Đóng vai trò truyền dẫn dòng điện chính từ nguồn cấp đến các aptomat nhánh. Thanh cái được tính toán tiết diện theo mật độ dòng điện và bọc co nhiệt phân màu chuẩn pha (Đỏ - Vàng - Xanh - Đen cho trung tính).
• Thiết bị đóng cắt và bảo vệ: Bao gồm máy cắt không khí (ACB) cho nhánh tổng, aptomat khối (MCCB) cho phụ tải trung bình và aptomat tép (MCB) cho các mạch phân phối nhỏ.
• Hệ thống điều khiển & đo lường: Đồng hồ hiển thị đa năng (Multifunction Meter), biến dòng (CT), đèn báo pha LED, công tắc chuyển mạch vôn/ampe và rơ-le bảo vệ quá dòng/chạm đất.
• Phụ kiện đấu nối: Máng cáp nhựa chống cháy, ray cài din-rail mạ kẽm, cầu đấu domino, quạt tản nhiệt cưỡng bức tích hợp lọc bụi và thanh tiếp địa đồng PE.

2. Bảng Phân Loại Các Dòng Tủ Điện Công Nghiệp Thông Dụng

Trong sơ đồ phân phối điện từ trạm biến áp hạ thế đến các máy móc tiêu thụ, hệ thống được phân cấp rõ ràng theo các chức năng:

3. Chi Tiết Vai Trò Kỹ Thuật Từng Dòng Tủ

3.1. Tủ Điện MSB - Trọng Tâm Mạng Lưới Phân Phối

Tủ MSB là thiết bị đầu tiên nhận điện từ máy biến áp 22/0.4kV. Tủ được module hóa thành các khoang độc lập: khoang ngõ vào (Incomer) chứa máy cắt không khí ACB hoặc MCCB tổng, khoang thanh cái chính (Busbar compartment) chạy dọc trên nóc hoặc phía sau, và khoang lộ ra (Outgoer) phân phối đến các tủ phân phối phụ MDB hoặc tủ DB.

3.2. Tủ ATS - Giữ Vững Dòng Điện Liên Tục

Khi nguồn điện lưới gặp sự cố mất pha, sụt áp hoặc mất hoàn toàn, bộ điều khiển ATS tự động xuất lệnh nổ máy phát dự phòng. Sau khi điện áp máy phát đạt trạng thái ổn định (thường từ 5 - 15 giây), tủ ATS tự ngắt phụ tải khỏi nguồn lưới và đóng mạch nối nguồn máy phát. Khi lưới điện phục hồi bình thường, tủ tự động hoàn trả tải về lưới và cho máy phát chạy không tải làm nguội trước khi dừng hẳn.

3.3. Tủ MCC - Tối Ưu Hóa Tuổi Thọ Động Cơ Công Nghiệp

Động cơ công suất lớn khi khởi động trực tiếp thường sinh dòng khởi động gấp 5 - 7 lần dòng định mức, gây sụt áp toàn hệ thống và phá hủy cơ cấu truyền động. Tủ MCC giải quyết triệt để vấn đề này nhờ tích hợp các công nghệ điều khiển:

1. Khởi động sao - tam giác: Giảm dòng khởi động xuống còn 1/3.
2. Khởi động mềm (Soft Starter): Điều khiển góc mở thyristor giúp điện áp tăng tuyến tính, triệt tiêu xung va đập cơ khí.
3. Biến tần (Inverter/VFD): Tinh chỉnh chính xác tốc độ vòng quay theo yêu cầu công nghệ và tiết kiệm tối đa 30% - 50% điện năng tiêu thụ.

4. Tiêu Chuẩn Kỹ Thuật Bắt Buộc Khi Thiết Kế & Lắp Đặt

Một tủ điện công nghiệp đạt chuẩn vận hành an toàn phải tuân thủ nghiêm ngặt các quy chuẩn quốc tế:

• Tiêu chuẩn IEC 61439-1 & 2: Quy định kỹ thuật chế tạo bộ thiết bị đóng cắt và điều khiển hạ thế, yêu cầu thử nghiệm điển hình (Type-test) về độ tăng nhiệt, khả năng chịu dòng ngắn mạch (Icw), khoảng cách rò và cách điện.
• Cấp bảo vệ vỏ tủ (IEC 60529):
  • IP31 / IP42: Ứng dụng trong phòng điện chuyên dụng, môi trường khô thoáng không có nước đọng.
  • IP54 / IP55: Ngăn chặn bụi mịn xâm nhập và bảo vệ trước các tia nước phun từ mọi hướng, rất phù hợp cho phân xưởng cơ khí, chế biến gỗ.
  • IP65 / IP66: Sử dụng ngoài trời, chịu được mưa lớn và sương muối ăn mòn.
• Phân vùng Form tủ (Form 1 đến Form 4b): Mức độ ngăn cách vật lý bằng tấm kim loại hoặc vách ngăn cách điện giữa thanh cái, thiết bị đóng cắt và đầu nối cáp ra. Càng lên Form cao (Form 3b, 4b), độ an toàn cho người bảo trì càng cao vì sự cố hồ quang ở một ngăn không lan truyền sang ngăn khác.

5. Kinh Nghiệm Lựa Chọn & Tối Ưu Chi Phí Đầu Tư

• Dự phòng không gian và công suất: Luôn tính toán tải dự phòng từ 20% đến 30% trên thanh cái và bố trí sẵn các vị trí chờ (spare) trên mặt tủ để dễ dàng mở rộng dây chuyền sau này.
• Phối hợp bảo vệ chống sét lan truyền (SPD): Lắp đặt thiết bị cắt sét Type 1+2 ngay đầu vào tủ MSB để hấp thu các xung sét cảm ứng lan truyền theo đường dây, bảo vệ an toàn các bộ điều khiển PLC và biến tần đắt tiền.
• Quy chuẩn hệ thống tiếp địa an toàn: Toàn bộ cánh tủ, khung tủ và thanh tiếp địa PE phải được liên kết chắc chắn bằng dây đồng bện mềm và nối về bãi tiếp địa có điện trở đất R ≤ 4Ω (hoặc ≤ 10Ω theo TCVN 9385).
