Ống Nhựa Xoắn HDPE: Quy Cách, Ứng Dụng và Cách Chọn Cỡ Ống

Ống nhựa xoắn HDPE là ống bảo vệ cáp làm từ nhựa polyethylene tỷ trọng cao (HDPE), thành ống có gân xoắn, cung cấp dạng cuộn dài, dùng để luồn cáp điện lực và cáp viễn thông đi ngầm. Quy cách ghi theo cặp đường kính trong/ngoài: ống 50/65 có đường kính trong 50 mm, đường kính ngoài 65 mm. Khi chọn cỡ, đường kính trong của ống không nhỏ hơn 1,5 lần đường kính ngoài của cáp.

Bài này tổng hợp bảng quy cách thông dụng từ 25/32 đến 250/320, cách chọn cỡ ống theo cáp, độ sâu chôn và lớp cát đệm theo tiêu chuẩn Việt Nam, so sánh với ống HDPE trơn, ống uPVC, ống thép và những lỗi hay gặp khi thi công tuyến cáp ngầm.

1. Ống nhựa xoắn HDPE là gì?

HDPE (high-density polyethylene) là polyethylene có tỷ trọng từ 0,941 g/cm³ trở lên, dải thường gặp 0,93–0,97 g/cm³, nóng chảy ở khoảng 130 °C. Vật liệu này dẻo dai, hầu như không hút nước, không bị ăn mòn trong đất và không có từ tính, nên rất hợp để làm ống bảo vệ cáp chôn ngầm.

Ống xoắn HDPE dùng cho cáp thường là loại một lớp, thành ống dập gân xoắn liên tục. Theo các nhà sản xuất, thiết kế gân xoắn mang lại ba lợi ích:

• Nhẹ mà vẫn cứng: nhẹ hơn ống thành trơn nhưng vẫn giữ được độ cứng vòng để chịu tải trọng đất phía trên.
• Uốn được: ống uốn cong theo địa hình và theo hướng tuyến cáp.
• Ít mối nối: ống sản xuất thành cuộn dài, cắt theo chiều dài tuyến nên số mối nối ít.

Ký hiệu 50/65 trên ống xoắn nghĩa là gì?

Cặp số trong quy cách là đường kính trong/đường kính ngoài, tính bằng mm. Ống 50/65 có lòng ống 50 mm và đường kính ngoài tính tới đỉnh gân 65 mm. Khi chọn ống theo cáp, con số quan trọng là đường kính trong; khi tính bề rộng rãnh và khoảng cách giữa các ống, dùng đường kính ngoài.

Hình 1: Ống nhựa HDPE xoắn dạng cuộn, sản xuất từ nhựa HDPE nguyên sinh, gân xoắn nổi.

2. Ứng dụng của ống nhựa xoắn HDPE

Ống xoắn HDPE dùng để luồn và bảo vệ cáp đi ngầm, giúp cáp tránh được tác động của đất đá, lực ép, độ ẩm và việc đào bới sau này. Các ứng dụng thường gặp:

• Cáp điện lực ngầm: tuyến cáp hạ thế từ trạm biến áp vào tủ điện tổng, cáp cấp nguồn trong khu công nghiệp, khu đô thị, khu dân cư. Chuỗi thiết bị từ trạm biến áp đến tủ điện được mô tả trong bài thiết bị điện công nghiệp gồm những gì.
• Cáp viễn thông, cáp quang, cáp điều khiển đi ngầm dọc đường giao thông, trong nhà máy.
• Đoạn băng qua đường, sân bãi có xe chạy: cáp phải đi trong ống chịu lực và chôn sâu hơn.
• Công trình hạ tầng: sân bay, cảng, cầu và đoạn vượt sông hồ; nhà sản xuất còn giới thiệu ống cho tuyến cáp của các dự án 110–220 kV.

Một điểm kỹ thuật ít người để ý: cáp một lõi của mạch xoay chiều phải đi trong ống không từ tính. Yêu cầu này có trong Quy phạm trang bị điện 2006 và xuất phát từ nguyên lý vật lý: nếu luồn riêng từng cáp một lõi vào ống thép, từ trường của dòng xoay chiều sẽ làm ống thép phát nóng. Ống HDPE không có từ tính nên không gặp vấn đề này.

Với cáp trung thế, ống xoắn HDPE vẫn được dùng, nhưng cỡ ống, độ sâu chôn và cách bố trí phải lấy theo hồ sơ thiết kế được duyệt.

3. Bảng quy cách ống nhựa xoắn HDPE thông dụng

Bảng dưới tổng hợp các cỡ phổ biến trên thị trường. Cột cuối tính sẵn đường kính ngoài lớn nhất của cáp (hoặc bó cáp) mà mỗi cỡ ống nhận được theo quy tắc 1,5 lần.

Độ dày thành và chiều dài cuộn tổng hợp từ catalogue của một số nhà sản xuất ống xoắn trong nước, có thể khác nhau giữa các hãng và từng lô hàng. Khi đặt hàng nên hỏi rõ chiều dài cuộn để tính số cuộn và số mối nối.

Ống càng lớn càng khó uốn. Theo catalogue nhà sản xuất, bán kính uốn tối thiểu khoảng 150 mm với cỡ 40/50 nhưng lên tới 600 mm với cỡ 175/230. Ở các điểm đổi hướng, rãnh phải đào lượn đủ rộng để không bẻ gập ống.

4. Tiêu chuẩn liên quan đến ống xoắn HDPE

Nhiều tài liệu bán hàng ghi chung chung "đạt tiêu chuẩn", thậm chí gọi nhầm tiêu chuẩn lắp đặt cáp là tiêu chuẩn ống. Các văn bản thường gặp:

• KS C 8455 (Hàn Quốc): một số nhà sản xuất lớn trong nước công bố sản xuất ống xoắn HDPE theo tiêu chuẩn này.
• TCVN 7417-24:2015 (tương đương IEC 61386-24): yêu cầu cho hệ thống ống chôn ngầm dưới đất. Ống phải ghi mã phân loại chịu nén 250, 450 hoặc 750 (đơn vị N); mã càng lớn, ống chịu nén càng tốt.
• TCVN 7997:2009: hay bị gọi nhầm là tiêu chuẩn ống. Thực ra đây là tiêu chuẩn về phương pháp lắp đặt cáp điện lực đi ngầm trong đất, áp dụng cho cáp có điện áp đến 7.000 V, đặt trong ống hoặc chôn trực tiếp. Cáp 22 kV nằm ngoài phạm vi tiêu chuẩn này.
• TCVN 9208:2012: lắp đặt cáp và dây điện trong các công trình công nghiệp, có quy định về độ sâu, lớp cát đệm và khoảng cách giữa các cáp.
• QCVN 26:2025/BCT: quy chuẩn kỹ thuật quốc gia về hệ thống lưới điện, hiệu lực từ 01/6/2026, thay thế Quy phạm trang bị điện ban hành năm 2006 mà nhiều hồ sơ cũ vẫn trích dẫn. Quy chuẩn có điều khoản riêng về độ sâu chôn cáp; khi lập hồ sơ thiết kế nên đối chiếu nguyên văn.

Khi nhận hàng, kiểm tra nhãn in trên thân ống (quy cách, nhà sản xuất, tiêu chuẩn áp dụng, mã chịu nén nếu có) và yêu cầu chứng chỉ chất lượng của lô hàng.

5. Cách chọn cỡ ống nhựa xoắn HDPE cho cáp

1. Tra đường kính ngoài thực tế của cáp trong catalogue nhà sản xuất cáp. Cùng tiết diện nhưng khác số lõi, có hay không có giáp thì đường kính ngoài rất khác nhau, nên không ước theo tiết diện.
2. Nhân 1,5 lần: một cáp trong một ống thì đường kính trong của ống ít nhất bằng 1,5 lần đường kính ngoài cáp; nhiều cáp chung một ống thì lấy 1,5 lần đường kính vòng tròn bao quanh bó cáp (TCVN 7997:2009, mục 4.1.2).
3. Chọn cỡ ống có đường kính trong bằng hoặc lớn hơn kết quả vừa tính.
4. Kiểm tra bán kính uốn của tuyến, cả của ống lẫn của cáp theo khuyến cáo nhà sản xuất cáp.
5. Quy ra số cuộn: tổng chiều dài tuyến cộng phần dư hai đầu và đoạn vào hố ga, chia cho chiều dài cuộn.

Ví dụ: cáp có đường kính ngoài 42 mm cần ống có đường kính trong tối thiểu 42 × 1,5 = 63 mm, chọn ống 65/85. Nếu tuyến dài 260 m và cuộn 65/85 của lô hàng dài 100 m, cần 3 cuộn, tức 2 mối nối măng sông.

Không nên chọn ống vừa khít với cáp: lực kéo tăng mạnh, vỏ cáp dễ trầy, và về sau rất khó rút cáp ra để thay.

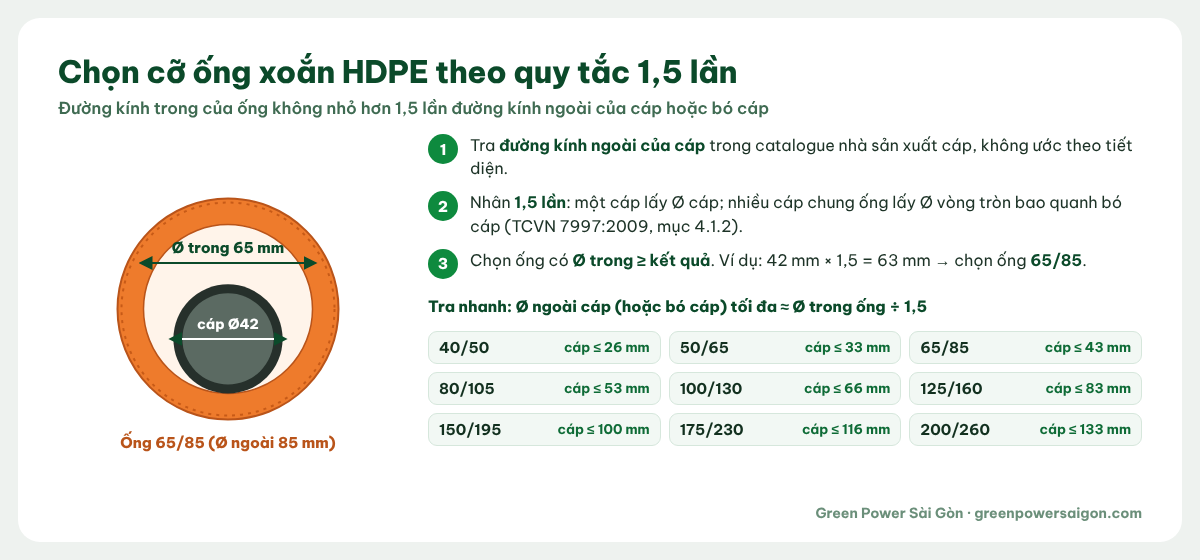

Hình 2: Chọn cỡ ống xoắn HDPE theo quy tắc 1,5 lần đường kính ngoài của cáp, kèm bảng tra nhanh.

6. Hướng dẫn lắp đặt ống xoắn HDPE chôn ngầm

Trình tự dưới đây áp dụng cho tuyến cáp hạ thế, số liệu theo TCVN 7997:2009 và TCVN 9208:2012. Tuyến trung thế làm theo hồ sơ thiết kế, có đối chiếu QCVN 26:2025/BCT.

1. Dò tuyến trước khi đào: xác định cáp và ống ngầm hiện hữu bằng máy dò cáp ngầm và hồ sơ hoàn công, tránh đào trúng cáp đang vận hành.
2. Đào rãnh đủ sâu: tối thiểu 0,6 m, nơi có xe cộ đè lên tối thiểu 1,2 m (TCVN 7997:2009, mục 4.2). Đoạn băng qua đường sâu tối thiểu 1 m, cáp đi trong ống chịu lực (TCVN 9208:2012, mục 4.8).
3. Lót cát đáy rãnh bằng cát hoặc đất mịn dày tối thiểu 100 mm, san phẳng, nhặt hết đá sắc (TCVN 9208:2012, mục 9.4).
4. Rải và nối ống: giữ khoảng cách giữa các cáp tối thiểu 100 mm với cáp hạ áp, 250 mm với cáp trung áp (TCVN 9208:2012, mục 9.7). Nối ống bằng măng sông, bịt kín đầu ống bằng nút bịt. Cho ống dốc nhẹ về phía giếng cáp để nước không đọng trong ống.
5. Phủ cát và che bảo vệ: phủ lớp cát dày tối thiểu 100 mm lên ống, che bằng gạch nung, tấm PVC cứng hoặc băng thép; không dùng gạch silicat.
6. Đặt tấm chỉ thị cáp liên tục phía trên tuyến (TCVN 7997:2009, mục 4.1.5), lấp đất từng lớp và đầm chặt.
7. Kéo cáp: luồn dây mồi, kéo đều tay, không vượt lực kéo và bán kính uốn cho phép của cáp.

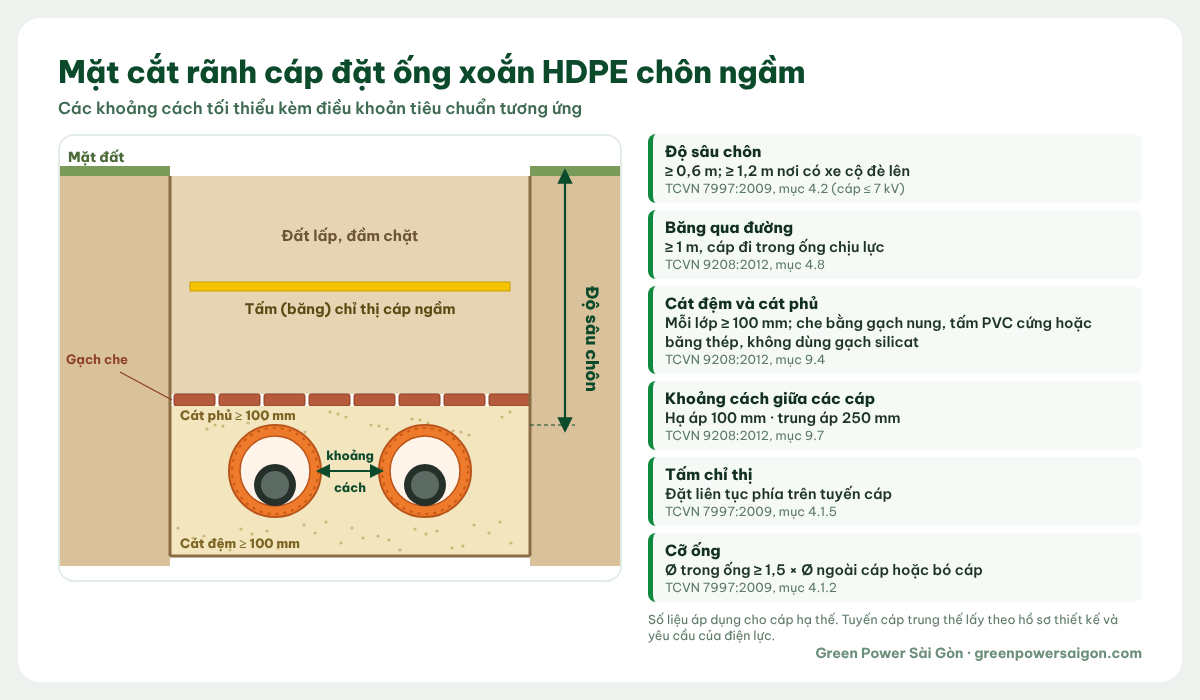

Hình 3: Mặt cắt rãnh cáp đặt ống xoắn HDPE và các khoảng cách tối thiểu theo TCVN 7997:2009 và TCVN 9208:2012.

Cảnh báo an toàn: khi đào gần tuyến cáp đang vận hành phải có ý kiến của đơn vị quản lý và cắt điện nếu cần. Đấu nối, làm hộp nối và đầu cáp trung thế phải do thợ có chứng chỉ thực hiện. Không cắt, kéo hay di dời cáp đang mang điện.

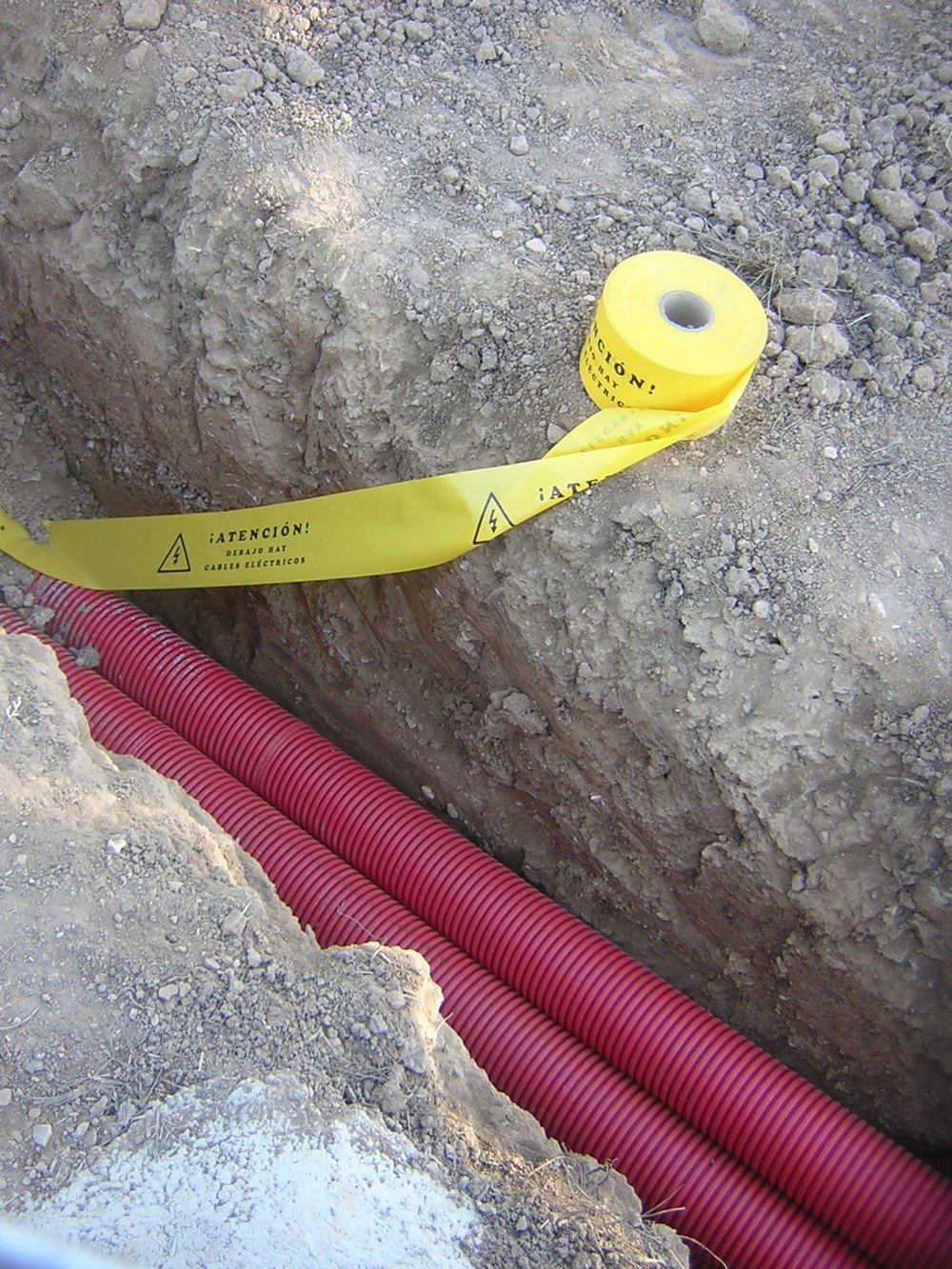

Hình 4: Ống gân luồn cáp đặt trong rãnh, chờ lấp cát; cuộn băng cảnh báo cáp điện đặt sẵn trên miệng rãnh. Ảnh: Chixoy, Wikimedia Commons, CC BY-SA 3.0

7. So sánh ống xoắn HDPE với ống HDPE trơn, uPVC và ống thép

Quy phạm trang bị điện 2006 từng yêu cầu mặt trong ống luồn cáp phải nhẵn để kéo cáp không làm hỏng vỏ. Vì vậy, với tuyến dài hoặc cáp cỡ lớn, nên kiểm tra yêu cầu của hồ sơ thiết kế trước khi chọn giữa ống xoắn và ống trơn.

8. Lỗi thường gặp khi thi công ống xoắn HDPE

• Chọn ống theo tiết diện cáp thay vì đường kính ngoài thực tế, ống quá chật nên kéo cáp làm trầy vỏ.
• Không bịt đầu ống trong lúc thi công, bùn đất lọt vào làm tắc ống.
• Chôn nông hơn quy định ở đoạn có xe qua, ống bị bẹp sau một thời gian.
• Lấp đá, gạch vỡ trực tiếp lên ống, bỏ qua lớp cát đệm và cát phủ.
• Không đặt tấm chỉ thị cáp, về sau đơn vị khác đào trúng tuyến cáp.
• Nghiệm thu theo TCVN 7997 như một tiêu chuẩn sản phẩm, trong khi chất lượng ống phải xét theo nhãn, tiêu chuẩn và chứng chỉ của nhà sản xuất.

9. Mua ống nhựa xoắn HDPE và phụ kiện tại Green Power Sài Gòn

• Ống nhựa HDPE xoắn: nhựa HDPE nguyên sinh, gân xoắn nổi, nhiều đường kính và chiều dài cuộn.
• Ống nhựa HDPE trơn và ống nhựa uPVC cho đoạn cần lòng ống nhẵn hoặc đi trong nhà.
• Máy dò tìm cáp ngầm: xác định vị trí, hướng tuyến và độ sâu cáp trước khi đào.
• Hộp nối cáp trung thế 12–36 kV cho cáp 25–630 mm² và đầu cáp, hộp nối hạ thế co nhiệt 0,6/1 kV cho cáp 10–500 mm².

Cách chọn hộp nối, đầu cáp cho tuyến ngầm xem bài đầu cáp và hộp nối cáp điện; riêng cáp hạ thế xem bài đầu cáp và hộp nối co nhiệt hạ thế. Khi hỏi giá, gửi quy cách ống, tổng chiều dài tuyến, loại cáp và đường kính ngoài cáp qua hotline 0965 387 635 hoặc trang liên hệ.

10. Câu hỏi thường gặp về ống nhựa xoắn HDPE

Ống nhựa xoắn HDPE là gì?

Ống nhựa xoắn HDPE là ống bảo vệ cáp làm từ polyethylene tỷ trọng cao, thành ống có gân xoắn, cung cấp dạng cuộn. Ống dùng để luồn cáp điện lực, cáp viễn thông đi ngầm dưới đất, qua đường hoặc trong khu công nghiệp. Ưu điểm chính là nhẹ, uốn được theo địa hình, ít mối nối, không có từ tính và không bị ăn mòn trong đất.

Ký hiệu 65/85 trên ống xoắn nghĩa là gì?

Đó là đường kính trong 65 mm và đường kính ngoài 85 mm. Đường kính trong dùng để chọn ống theo cáp: ống 65/85 nhận được cáp có đường kính ngoài đến khoảng 43 mm theo quy tắc 1,5 lần. Đường kính ngoài dùng khi tính bề rộng rãnh, khoảng cách giữa các ống và khi chọn măng sông nối ống.

Chọn cỡ ống xoắn HDPE cho cáp như thế nào?

Lấy đường kính ngoài thực tế của cáp nhân 1,5, rồi chọn ống có đường kính trong bằng hoặc lớn hơn kết quả. Nếu nhiều cáp chung một ống, dùng đường kính vòng tròn bao quanh bó cáp. Ví dụ cáp đường kính 42 mm cần ống có đường kính trong ít nhất 63 mm, chọn cỡ 65/85. Quy tắc này nằm trong TCVN 7997:2009.

Ống xoắn HDPE chôn sâu bao nhiêu?

Với cáp hạ thế, TCVN 7997:2009 yêu cầu độ sâu tối thiểu 0,6 m, và 1,2 m ở nơi có xe cộ đè lên. Đoạn băng qua đường phải sâu tối thiểu 1 m, cáp đi trong ống chịu lực (TCVN 9208:2012). Bên dưới và bên trên ống có lớp cát đệm dày tối thiểu 100 mm. Tuyến trung thế làm theo hồ sơ thiết kế.

Một cuộn ống xoắn HDPE dài bao nhiêu mét?

Tùy cỡ ống và nhà sản xuất. Theo catalogue của một số hãng trong nước, cỡ nhỏ từ 25/32 đến 40/50 có cuộn 200–500 m, cỡ 65/85 đến 100/130 khoảng 100–150 m, còn cỡ lớn từ 175/230 đến 250/320 chỉ 25–40 m mỗi cuộn. Nên tính chiều dài tuyến rồi quy ra số cuộn để hạn chế mối nối.
